Automatické relé pro dobíjení druhé baterie 12V/140A

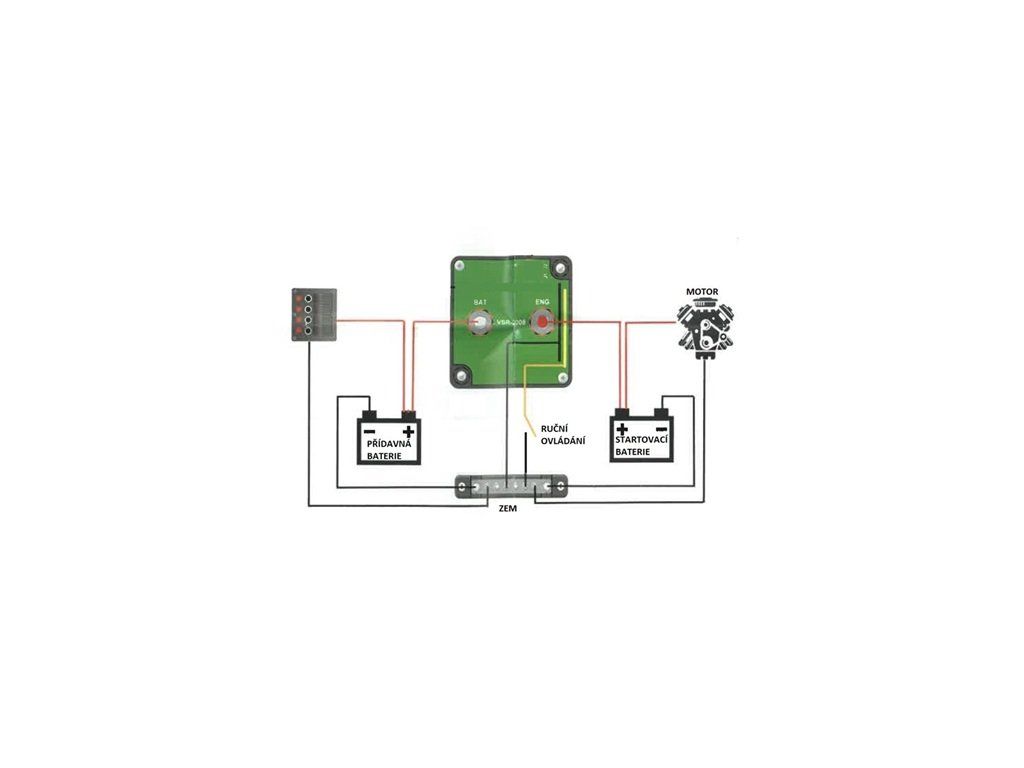

Automatické relé 12 V / 140 A pro připojení druhé baterie.   Technické parametry: • plně automatický provoz • sepnutí relé při při dosažení napětí 13,3 V • odpojení relé při poklesu napětí pod 12,8 V • jednoduché třívodičové připojení na baterie • ochrana proti přepětí • indikační LED dioda • výstup na připojení LED kontrolky • stálý proud: 125 A • max. proud: až 140 A • žádný úbytek napětí, díky kvalitním komponentům • sleduje napětí obou baterií • spotřeba v rozepnutém stavu: 10 mA • spotřeba při sepnutém stavu: 330 mA • spotřeba v úsporném režimu: 0 mA (pokud neběží motor, relé se po určité době přepne do tohoto režimu) • připojení baterií pomocí kontaktů M6 • rozměry: 69 mm (d) x 69 mm (š) x 58 mm (h)   Připojení: • černý vodič = kostra • kontakt M6 = startovací baterie + 12 V • kontakt M6 = sekundární baterie + 12 V • žlutý vodič = manuální sepnutí relé - 12 V • černá smyčka = možnost připojení kontrolky sepnutí relé (-) • červená smyčka = manuální sepnutí relé + 12 V    Provoz: S použitím tohoto relé je možné nabíjet 2 baterie současně. Pokud se spustí motor a startovací baterie dosáhne napětí 13,3 V, relé propojí paralelně 2 baterie (startovací a sekundární), které se poté nabíjí současně. Pokud napětí klesne pod 12,8 V (například při vypnutí motoru), relé se rozpojí a dvě baterie jsou od sebe odděleny. Tento systém zabraňuje vybíjení baterie startéru a chrání citlivé elektronické zařízení, které je připojené na sekundární baterii před napěťovými špičkami, které se mohou vyskytnout např.při startování motoru. Inteligentní elektronika přepne relé např. i při dobíjení sekundární baterie ze solárního panelu a umožní tak dobití i startovací baterie.
